ドラム磁選機ＢＯＸタイプ

製品説明

永磁ドラム型磁選機 マグネットドラム搭載型 乾式での粉体・粒体の磁選を高速選別する機械です 当社は磁選機の専門メーカーです ドラム選別機の仕様： ●品名　ドラム型磁選機（高速選別） ●品番　ＡＤＳシリーズ ●本体　SS/SUS-BOX　SUSパイプ-ドラム仕様 ●用途　乾式中の粉体・粒体用・溶融スラグ等 ●方式　鉄片などの高速自動排出 特　徴： ●小型ながら大容量の処理量　ADS-600B-DDの参考能力は50m3/h ●簡単ﾀﾞﾝﾊﾟｰ調整が可能 ●破砕処理の後工程に効果的です ○拡大写真へ

内部ドラムの説明

上記ドラム磁選機ＢＯＸタイプの内蔵ﾄﾞﾗﾑ単体のみの販売も致します。詳しくは商品情報→永磁ドラム単体表を参考にして下さい。

固定部分拡大 シャフトの穴は マグネットの角度調整用です

内蔵ドラム全体

駆動部分拡大

寸法・概観（単位mm）　A size and a general view(Unit mm)

センター軸固定で回りのＳＵＳパイプが回転します。
表面磁束密度１，０００Ｇと２，５００Gと３，５００Ｇが有ります
溶融スラグなどの選別に適します
外部駆動ギヤモーターでチエン駆動が一般的です

上記価格は税別表記です
品質向上の為寸法・規格等は予告無く変更する事があります

大型ドラム磁選機の製作例 Production example of large　drum magnetic separator

拡大:画像クリック 型式：ADS-7200BDD-PGC ﾄﾞﾗﾑ径：610φ　ﾄﾞﾗﾑ長：1670 質量：約1700kg　ﾄﾞﾗﾑ磁束密度：1300G

拡大:画像クリック 組立中写真 駆動部：200V-2.2KW　参考処理量：500t/h

拡大:画像クリック 外 形 寸 法 用途：大型穀類受け入れﾌﾟﾗﾝﾄ向け

ショットブラスト材用（ジルコニア）ドラム磁選機の製作例　Shot blast drum magnetic separator（Zirconia）

拡大：写真クリック 型式：ADS300BSUS5H ﾄﾞﾗﾑ径：318.5φ　ﾄﾞﾗﾑ長：300mm 質量：約110kg　ﾄﾞﾗﾑ磁束密度：4000-5000G

拡大：写真クリック 処理量：5～10ｍ3/h　max-30ｍ3/h 駆動部：3相200V-0.2KW 主材質：SUS304材  ※ 開閉楽々構造です

拡大：写真クリック 用途：ショットブラスト材対応 内部の清掃やメンテナンス対応でケースを 開閉式に設計しました

小型・高磁力ドラム磁選機(4,500G)の製作例　ステンレスが良く取れる

仕様拡大 ADS2230BS(振動フィーダー付)

小型・高磁力０．４５Ｔ/４，５００Ｇ ドラム：２２０Φ－３００Ｗ有効 処理量：約１～２ｍ3/ｈ 電源：１００Ｖ－３００Ｗ 質量：約１２０ｋｇ 特徴：清掃が簡単 用途：ミックスメタルの選別

スクリューコンベヤとドラム磁選機 ｽｸﾘｭｰ型式：SCU-15300AIS ﾄﾞﾗﾑBOX型式：ADSPR-300BS5H　振動ﾌｨｰﾀﾞ付 ADS-300B(振動ﾌｨｰﾀﾞｰ付)　(5000G)

型式：ADS2230BS2(振動フィーダー付)  質量：約１３０ｋｇ その他の寸法等は上記を参照 詳細寸法は別途お問い合わせ下さい

破砕電線屑の磁選

破砕混合廃棄物の磁選

２段・３段式ドラム磁選機の場合

Wドラム2段式ドラム方式 型式：ADS-250BW

ADS-300BW-DD 質量：270kg (2段ドラム式磁選機)　テスト機

ADS-600B3 (3段式ドラム磁選機)

粉砕チップから鉄を完璧に除去するならこのタイプをお勧め致します。
特殊磁選機例：Wドラム磁選機ボックスタイプ
上段左の写真は磁選効率UPの為にBOX内部にドラムを2台組み込んで有ります。上段ドラムで取り残した弱磁性体を下側の強力ドラムにより除去します。磁選効率は限りなく100％に近づきました。上段に標準型フェライト磁石搭載の永磁ドラムを組み込み、下段に強力ネオジュウム磁石を搭載しています。ドラムの回転を上下独立のインバーター制御盤を搭載し、磁選状態に合わせた回転調整が可能です。

ドラム磁選機の仕様：　駆動：3相200V-0.2KW×2台 ドラムサイズ：250φ×250L×2台 処理量：約15m3/h

質量：約250kg　最高ドラム表面磁束密度：2,950G(ガウス)　ホッパー最上部：2,150H　フレームサイズ：820×820

上部ホッパー：500×500　さらに完璧な磁選なら3段ドラムをどうぞ　(非鉄金属に混ざってしまった鉄を取る）

テスト機(中央部）：サンプルをご持参戴ければ無料で選別テストを行います。

ADSPR-300B(振動フィーダー付)

ADS-1600BHH-DD(200ｍ3タイプ)

コンベヤと組合せた図面ﾀﾞｳﾝﾛｰﾄﾞ

簡易型設置フレームの製作例（ＡＤＳ－３２７０Ｈ５）

ﾄﾞﾗﾑ径:320Φ　ﾄﾞﾗﾑ長：700　参考処理量：約50m3/h 駆動部：3相200V-0.4KW(40rpm/60hz） 全体質量：240kg 上記の機種のﾄﾞﾗﾑ表面磁力は5,000G(0.5T）です。

図面ダウンロード

ドラム磁選機とスクリューコンベアーの合体例

ドラム磁選機への定量供給装置

①スクリューコンベアーにリサイクル原料を投入します
②ドラム磁選機に原料を定量供給します鉄分が除去されたリサイクル原料が
③5M傾斜スクリュウコンベアーより所定のホッパー内に投入されます。
今回の設備例は非鉄金属チップに混ざってしまった鉄分を分離してから材料を溶鉱炉へ送る前段階の設備です。
「設備仕様」
①定量供給スクリュー(型式：SCU-230-2M　設置角20°電源0.75KW　受けホッパー600□)
②ドラム磁選機BOXタイプ(型式：ADS-300B　電源0.2KW)
③急傾斜型スクリューコンベアー(型式：SCU-230-5M　設置角40°電源2.2KW　移動キャスター付き)　内部スクリュウは全て210Φを使用しています。
「総合能力仕様」今回の磁選が比重３程度の非鉄金属チップにて処理量約６ｔ／ｈ　全てインバーター可変装置付き
総合重量：約１．２ｔ
特徴：ベルコン搬送と違いワークの帰りが無く床に原料がこぼれにくい・振動式原料供給機が無くても磁選機に原料を定量供給がスムースにできます。
納入先：自動車ボデー金型製造会社向け

超小型ドラム磁選機　型式：ADS-150B

＜小さな磁選機＞詳細内容 小型でもしっかり磁選 型式：ADS-150B** 質量：45kg 1000G/2500G/3500Gに対応します 駆動部：100V-90W ドラム径：165φ ドラム巾：320mm ドラム回転数：24rpm 連続処理量：約1.0m3/h <用途> 粉体・粒体の少量磁選・砂・穀類(そば・麦・米・豆など) 磁力選別の試験などに

特仕様高級機　大型ドラム磁選機（ＢＯＸタイプ）　型式：ＡＤＳ－１８００Ｂ

＜鉄が良く取れる＞ドラム表面磁束密度：Max　2,500G以上
外形：W1677＊D1467＊H1280（全max寸法値）　投入口：300*1200
ドラム径：610Φ　ドラム長：1230　質量：約920kg　駆動部：0.75kw
大容量　処理量：約300m3/h(粉砕チップのデーター)標準価格：3,450,000

駆動部側

投入微調整ハンドル

磁選調整側

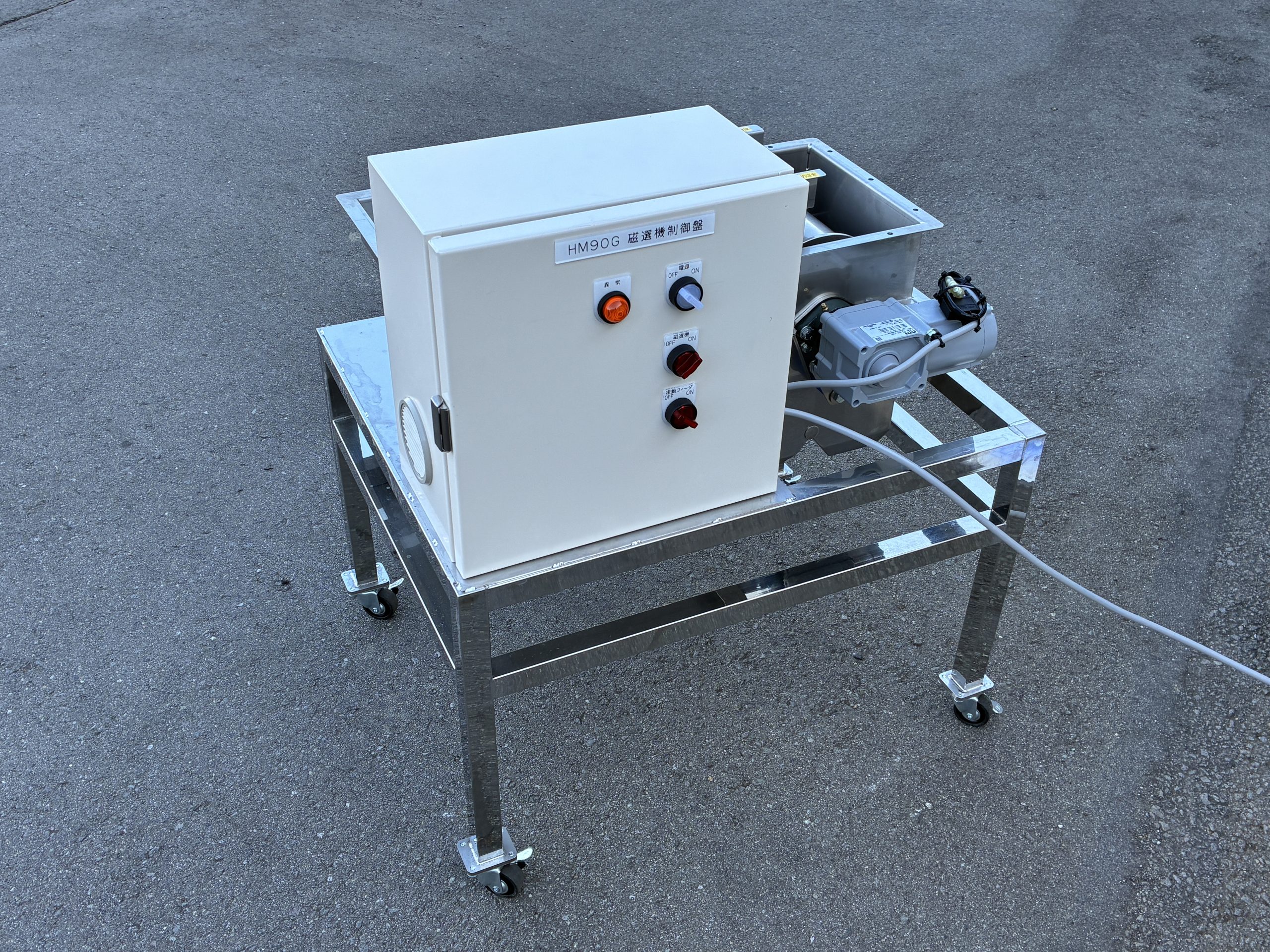

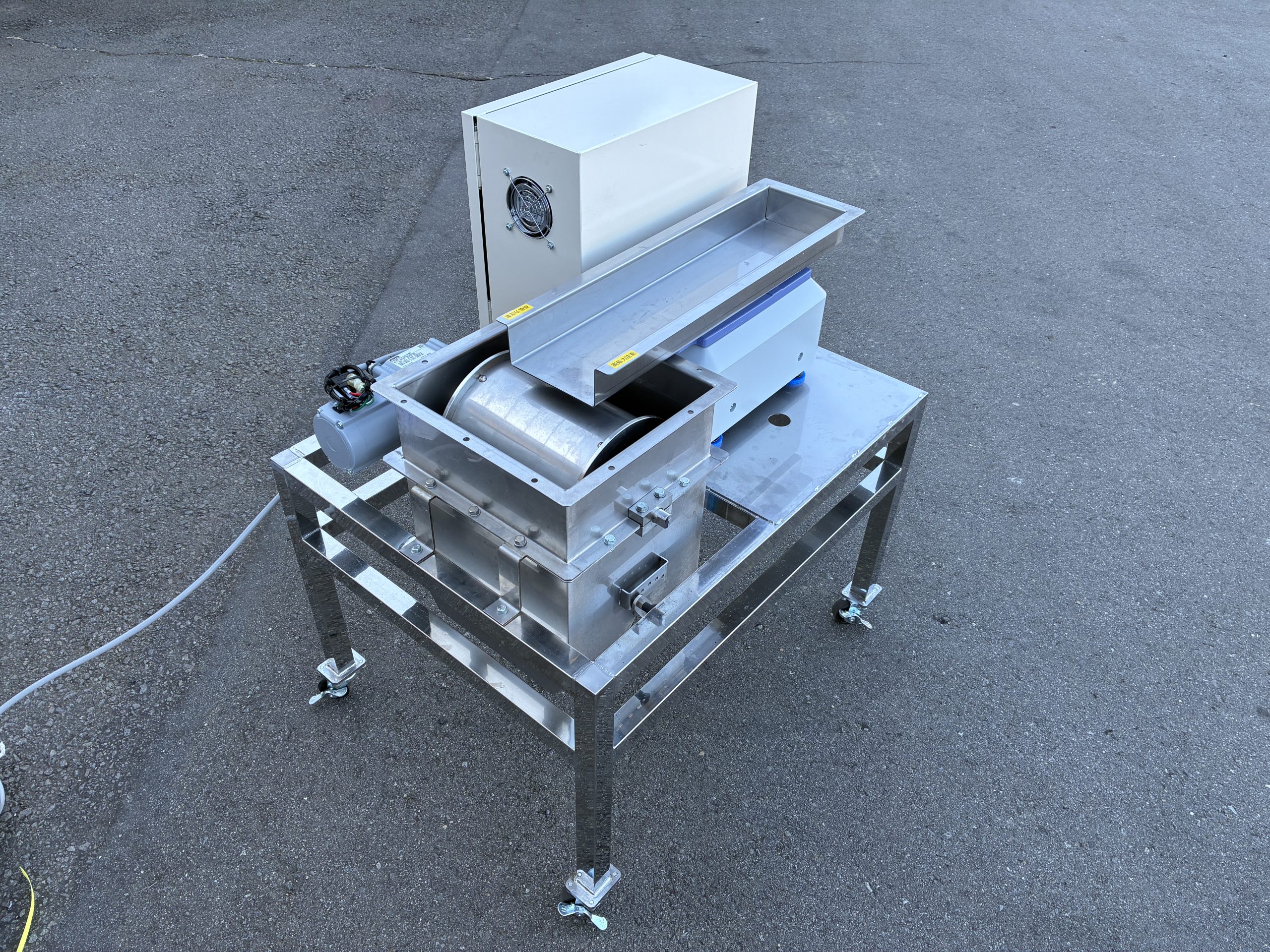

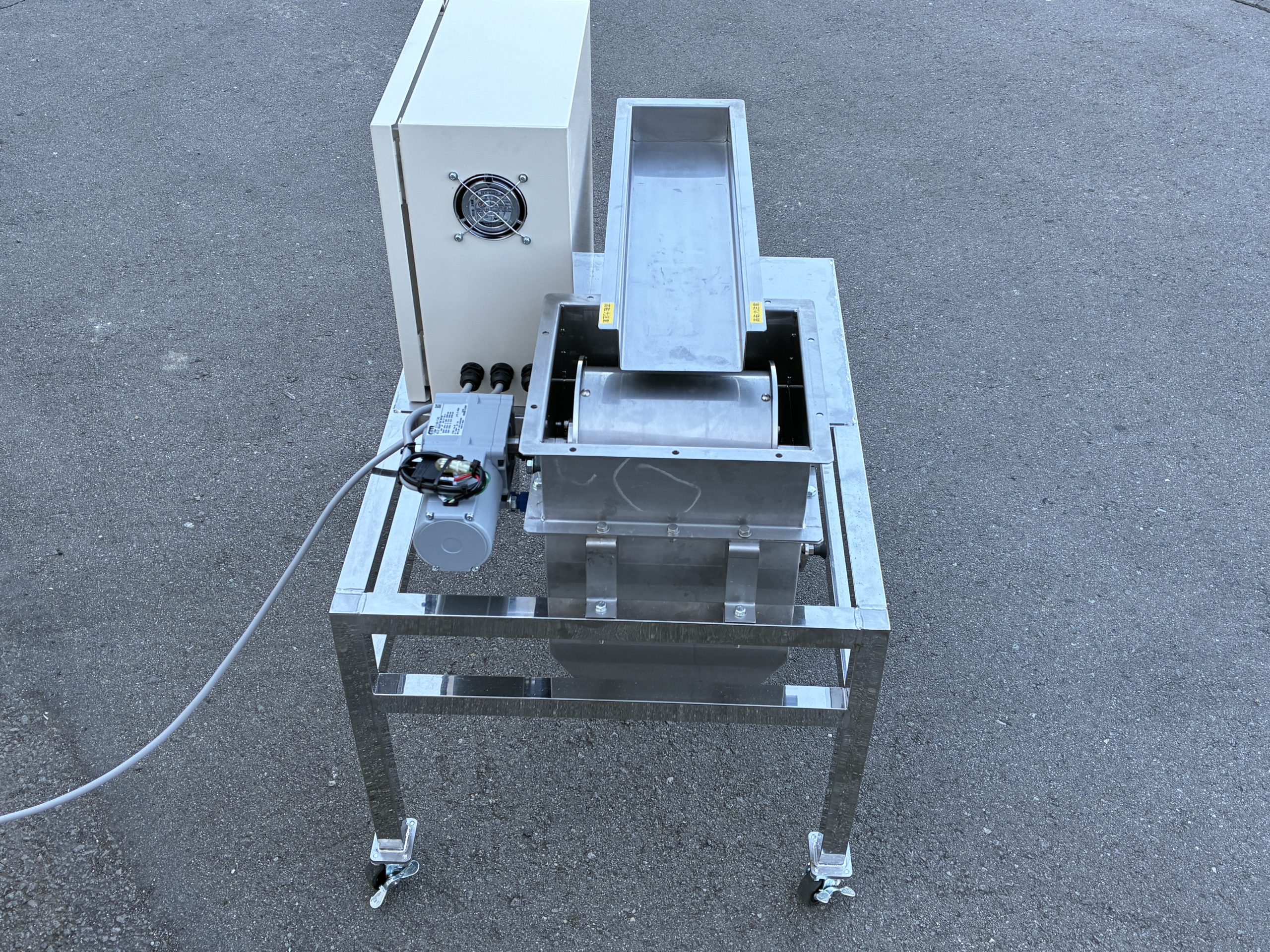

高磁力10,000Gﾄﾞﾗﾑ磁選機

＜小型磁選機＞　動画はこちらになります
型式：HM90G
ﾄﾞﾗﾑ磁束度：10,000Gmax
ﾄﾞﾗﾑ径：165φ-200L(ﾏｸﾞﾈｯﾄ有効巾120)
ﾄﾞﾗﾑ駆動：100V-25W
振動ﾌｨｰﾀﾞｰ：100V-40W
全体質量：約60kg
用途：粉体材料からの弱磁性体の除去
(ｽﾃﾝﾚｽ粉の除去も可能)

上記価格は税別表記です
品質向上の為寸法・規格等は予告無く変更する事があります
