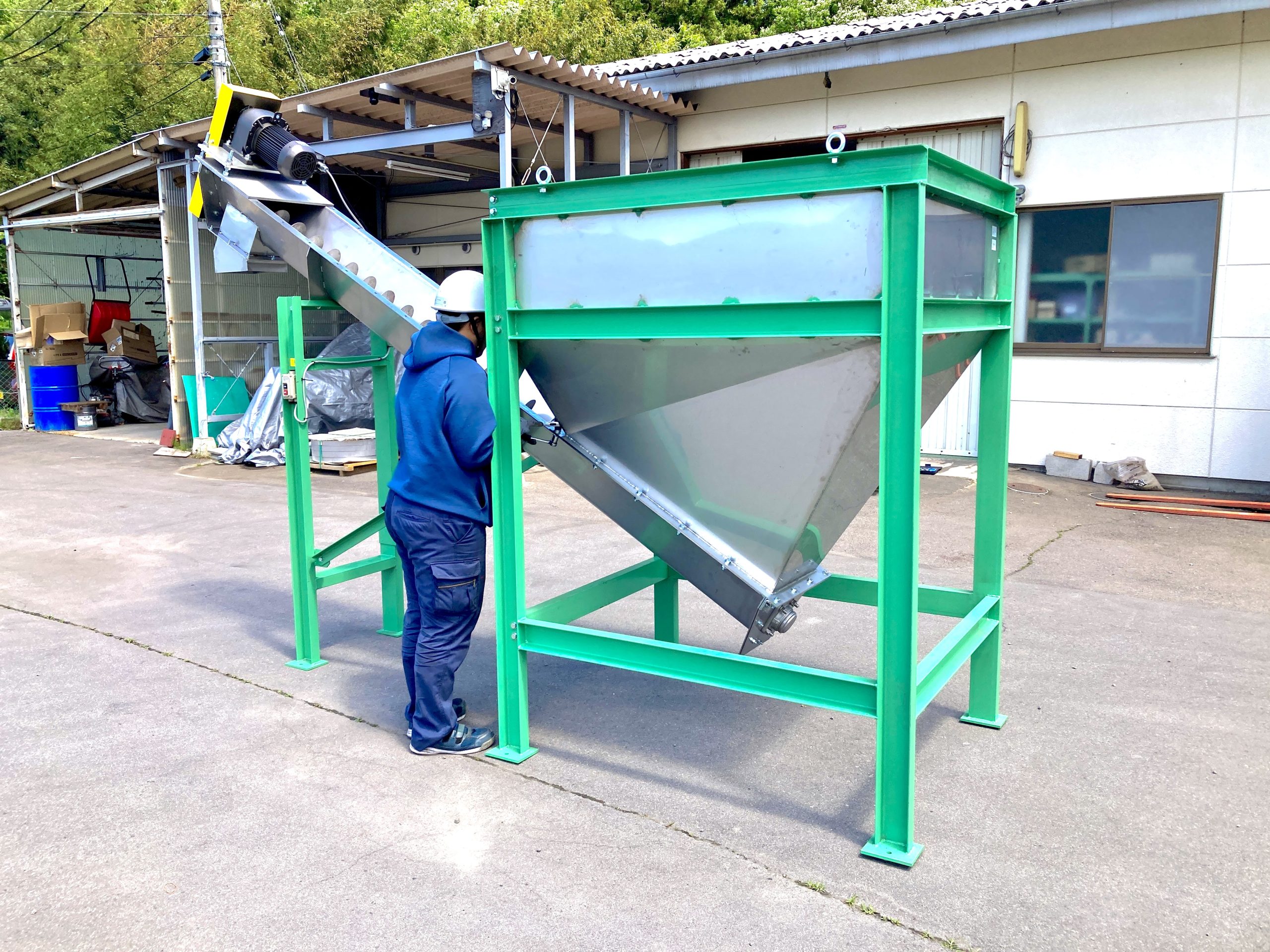

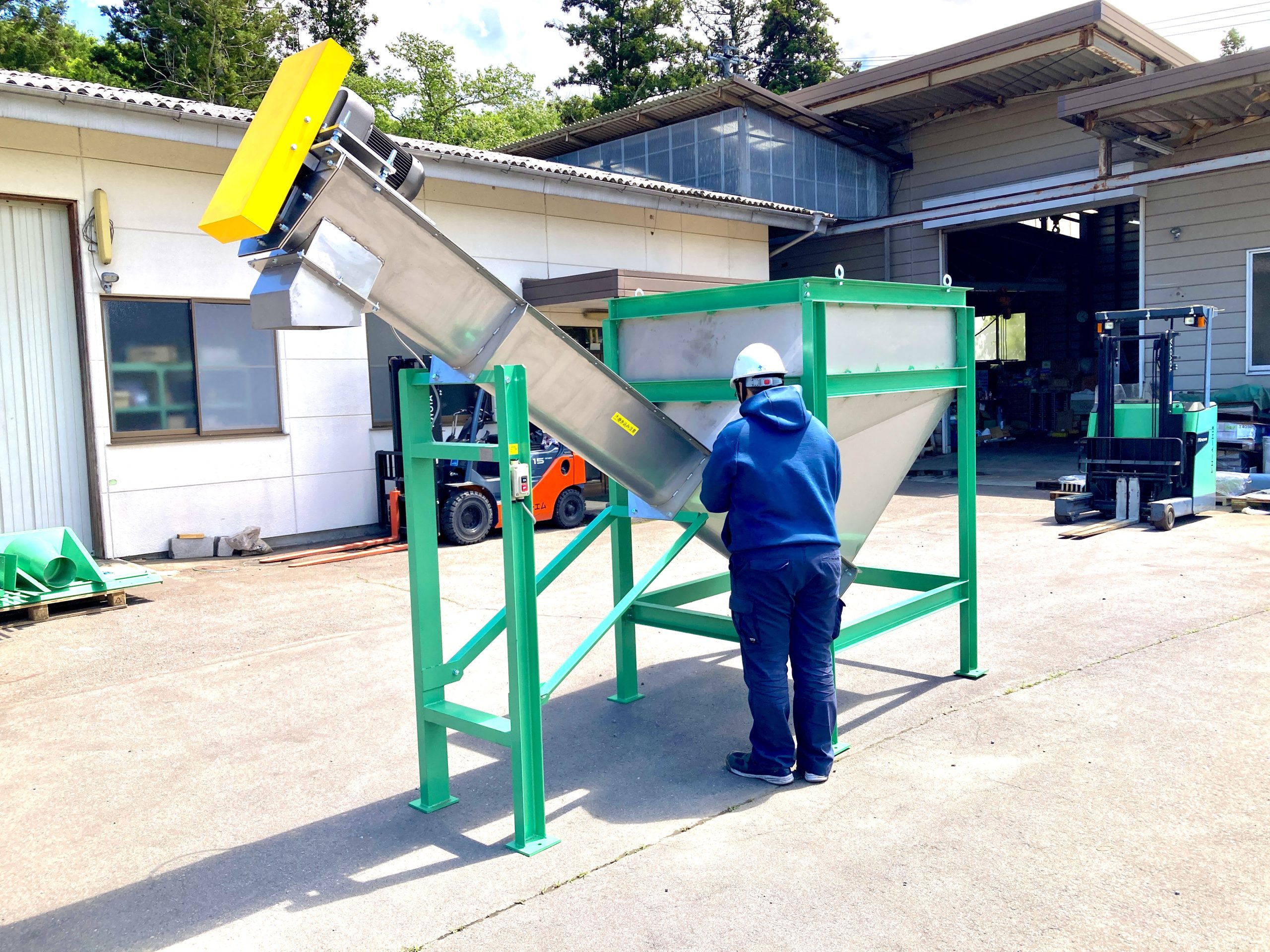

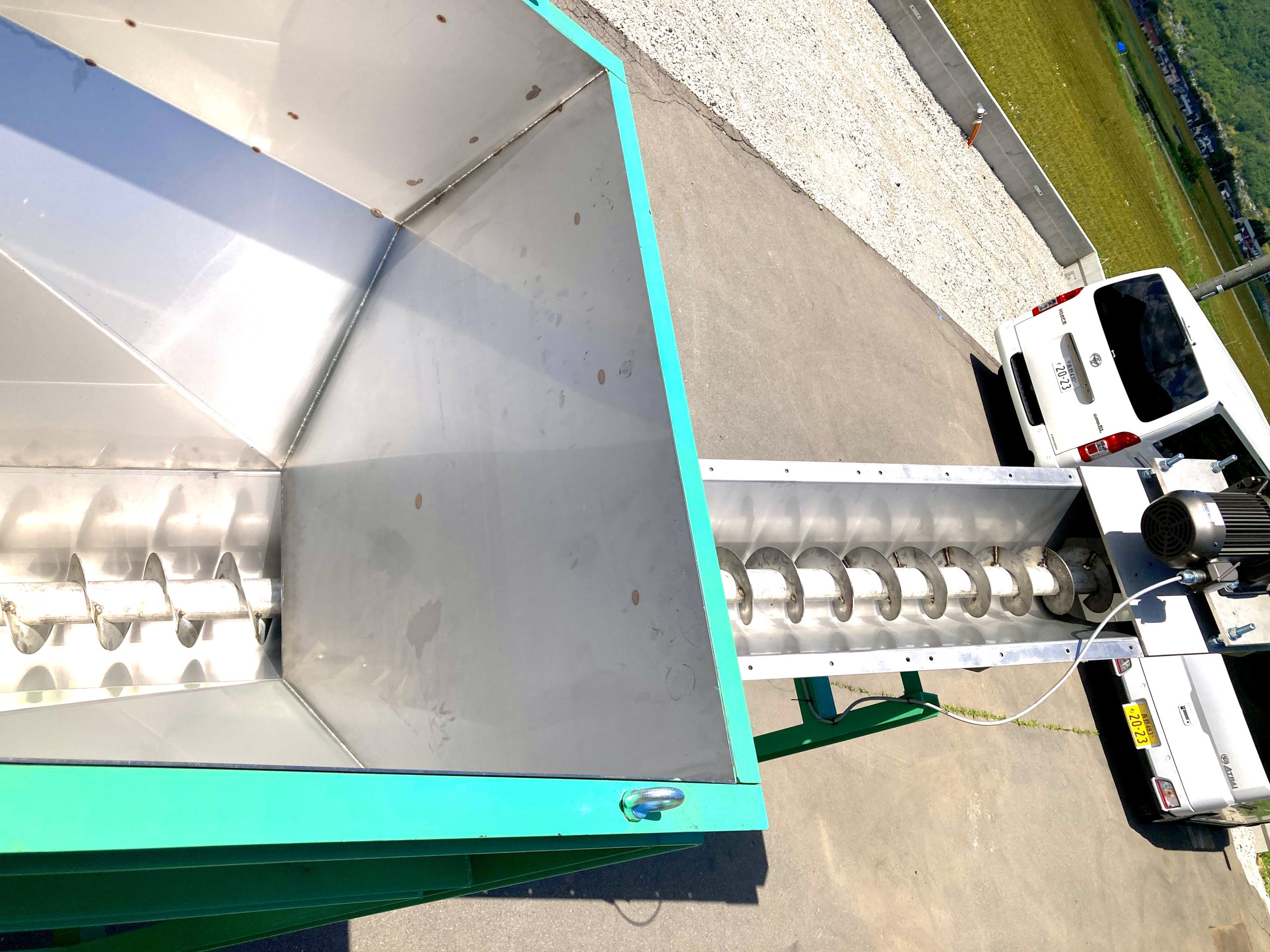

型式：SCV-18330-4V
用途：汚泥の脱水ｹｰｷ定量搬出ｺﾝﾍﾞﾔ
質量：約650kg		 駆動部：3相400V-1.5KW(20rpm)
ﾎｯﾊﾟｰ：L1400*W1100*H1500（約1.5m3）
排出部高さ：約1800		 スクリュー：180ΦVﾄﾗﾌ仕様(材料接触部SUS304)
参考搬送量：２～３ｍ3/h
sub09s-22-scaled ホッパー付スクリューコンベヤ・ベルコンの製作例 sub09s-23-scaled ホッパー付スクリューコンベヤ・ベルコンの製作例 sub09s-24-scaled ホッパー付スクリューコンベヤ・ベルコンの製作例
炭化材料のフレコンバッグ６袋の充填設備 　ｽｸﾘｭｰ径140Φ　4mの3連結ﾀｲﾌﾟ　工場での組立写真

2025.01/16製作
sub09s-20-scaled ホッパー付スクリューコンベヤ・ベルコンの製作例 sub09s-19-scaled ホッパー付スクリューコンベヤ・ベルコンの製作例 sub09s-21-scaled ホッパー付スクリューコンベヤ・ベルコンの製作例




l_1 ホッパー付スクリューコンベヤ・ベルコンの製作例

型式：ＨＰＳＣ２０
容量：約1.8ｍ3　質量：530kg
スクリュー：210φ-Uトラフ式
駆動部：200V-0.75kw～1.5kw
移動キャスター・制御盤・バイブレーター付

 l_2 ホッパー付スクリューコンベヤ・ベルコンの製作例

型式：HPBC45(ベルコン)　450W-3400L
質量：約700kg　駆動部：1.5KW
用途：リサイクル材料の投入など

 l_3 ホッパー付スクリューコンベヤ・ベルコンの製作例

型式：SCU20300H　加熱温度：200℃-max
寸法：200ΦU-150P-3M　質量：約400kg
搬送量：0.5～5m3/h　駆動部：0.75KW
ヒーター部：9.4kw-max　材質：SUS304
用途：殺菌・溶解など

加熱・殺菌・溶解スクリューの詳細資料ダウンロード
l_4 ホッパー付スクリューコンベヤ・ベルコンの製作例

型式：ＨＰＳＣ２０Ｋ
容量：約2.0ｍ3　質量：650kg
スクリュー：200φ-Uトラフ式
駆動部：200V-0.75kw～1.5kw
制御盤付

 l_5 ホッパー付スクリューコンベヤ・ベルコンの製作例

選別兼用スクリュー
搬送しながら選別しています
細かい材料を落としたり洗浄したりしています
用途：リサイクルプラ

 l_6 ホッパー付スクリューコンベヤ・ベルコンの製作例

網の交換が簡単な構造
sub09s-71 ホッパー付スクリューコンベヤ・ベルコンの製作例

ｽｸﾘｭｰｺﾝﾍﾞﾔ残液回収型　型式：SCV18300
搬送中に水分や残液をﾊﾞｹﾂや箱などに回収します
DRNo.530



 sub09s-81 ホッパー付スクリューコンベヤ・ベルコンの製作例

W2000*L3300から落ちる材料をｾﾝﾀｰに集めます
排出量：約30m3/h
多軸式　５軸(5連式)ｽｸﾘｭｰｺﾝﾍﾞﾔ　型式：SC5U25330
仕様：250Φ×5軸　ﾎｯﾊﾟｰ寸法：W2000×L3300×H530
駆動部：200V-3.7KW　質量：約1200kg　DRNo.F30SC

 sub09s-91 ホッパー付スクリューコンベヤ・ベルコンの製作例

５軸スクリューで排出すれば、トロンメルのアンダー材の直角方向排出が可能となります。
左の５連スクリューがトロンメルの下側に付いています
sub09s-121a ホッパー付スクリューコンベヤ・ベルコンの製作例sub09s-121a ホッパー付スクリューコンベヤ・ベルコンの製作例

拡大画像はこちら
【コンベヤと乾燥機が一体化】
コンベヤ型式：SC25600　寸法：250φ-6000L
ボイラー型式：BR30K
能力：30,000㌔カロリー 　質量：約1300kg
処理能力：約３ｍ3／ｈ

 sub09s-131a ホッパー付スクリューコンベヤ・ベルコンの製作例

拡大画像はこちら

【乾燥機付きスクリューコンベヤ 】
今回は畜産の堆肥の補助乾燥として製作
このあと断熱材の施工をしました
ロータリーキルンの排出より
上記乾燥コンベヤ図面ダウンロード

 sub09s-141a ホッパー付スクリューコンベヤ・ベルコンの製作例

拡大画像はこちら

【加熱状態】
ﾎﾞｲﾗｰ部：140℃
ｺﾝﾍﾞﾔ部：88℃
灯油ﾎﾞｲﾗｰ設定：150℃max

加熱・乾燥スクリューコンベヤの詳細資料ダウンロード



フレコン投入用　ロングタイプスクリュー（４ｍ×３台連結・約巾1.3m×長12ｍ）

もみ殻燻炭剤のフレコン充填ライン（土壌改良材・酸性土壌の中和目的）　SC-1404000Ｙｼﾘｰｽﾞ
 ﾌﾚｺﾝ６袋連続充填 140Φ-4000長　ｽｸﾘｭｰを３台連結 ﾌﾚｺﾝの形状に合わせたｼｭｰﾄ
IMG_5094-scaled ホッパー付スクリューコンベヤ・ベルコンの製作例 IMG_5095-scaled ホッパー付スクリューコンベヤ・ベルコンの製作例 IMG_5097-scaled ホッパー付スクリューコンベヤ・ベルコンの製作例

ユニバーサルジョイント付スクリューコンベヤ

sub09s-215 ホッパー付スクリューコンベヤ・ベルコンの製作例

スクリューコンベヤをユニバーサルジョイント
で曲げています
曲げ角度：２０°　スクリュー径：２５０Φ
駆動部：２００Ｖ－２．２ＫＷ

 sub09s-117 ホッパー付スクリューコンベヤ・ベルコンの製作例

ホッパー容量（４ｍ3）の取り付け後の写真です
全体質量：約1200kg (SC500kg+HP700kg)
斜部分：２ｍ　水平部分：３ｍ
水平部はホッパー取り付用の設計
搬送量：３～５ｍ3／ｈ
拡大写真(pdf)
全体図面ﾀﾞｳﾝﾛｰﾄﾞ(pdf)

 sub09s-218 ホッパー付スクリューコンベヤ・ベルコンの製作例

設置工事中の写真
７．３ｍのコンベヤに中継供給しています
室内への供給高さは約４．５ｍ
ｙｏｕｔｕｂｅ　試運転の動画
